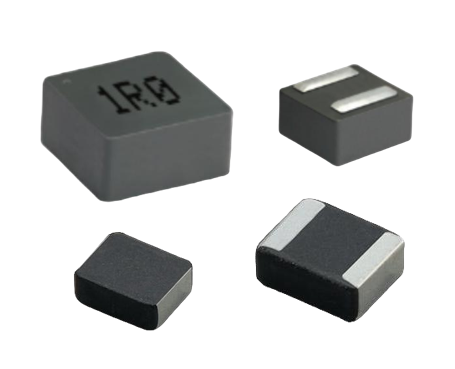

T-core小一体电感

产品特征

T-core 模压电感采用先冷压磁芯、后填粉热压的两步成型工艺，搭配扁平线绕制与底部电极结构，实现极致小型化、超低 DCR、高饱和电流、强磁屏蔽。产品结构稳固、抗振动、宽温（-55℃~+120℃）、低啸叫。

产品应用

适合手机、TWS、AI 终端、车载与高密度电源等对空间、效率、可靠性要求严苛的场景。

单位 Unit：毫米（mm）

型号 Size	宽 W	长 L	标称感量	直流电阻		额定电流		饱和电流		PDF
型号 Size	宽 W	长 L	标称感量	Typ	Max	Max	Typ	Max	Typ	PDF
160808系列	0.8±0.2	1.6±0.2	0.22-4.7	22-585	26-700	0.80-3.0	1.0-3.0	1.0-5.0	1.2-5.5
201208系列	1.2±0.2	2.0±0.2	0.11-4.7	10-285	12-325	1.5-6.5	1.7-7.0	1.4-9.0	1.6-9.5
201210系列	1.2±0.2	2.0±0.2	0.1-10	8.0-600	13-660	1.0-7.0	1.1-7.5	1.0-8.0	1.2-8.5
201608系列	1.6±0.2	2.0±0.2	0.22-10	14-690	19-800	0.90-5.9	1.0-6.6	0.9-5.6	1.0-6.1
201610系列	1.6±0.2	2.0±0.2	0.1-10	7.0-483	12-580	0.7-8.0	1.0-8.5	1.1-8.4	1.4-9.0
201612系列	1.6±0.2	2.0±0.2	0.1-3.3	4.0-135	6.0-165	2.0-10	2.4-12	2.3-11.5	2.7-13
252010系列	2.0±0.2	2.5±0.2	0.22-22	12-1100	17-1300	0.6-6.5	0.85-6.8	0.90-7.9	1.1-8.6
252012系列	2.0±0.2	2.5±0.2	0.1-10	6.0-330	10-400	1.05-10.5	1.2-12	1.45-12.5	1.6-13.5
303015系列	3.0±0.1	3.0±0.1	1.0-22	18-580	22-700	1.0-5.5	1.2-6.0	1.2-6.5	1.6-7.0
303020系列	3.0±0.1	3.0±0.1	0.33-15	8.0-235	9.0-260	1.5-9.0	1.8-10	2.2-15	2.6-17
322510系列	2.5±0.2	3.2±0.2	0.33-10	11-325	15-365	1.8-7.8	2.2-8.3	1.8-7.8	2.2-8.3
322512系列	2.5±0.2	3.2±0.2	0.1-10	5.0-210	7.0-230	1.8-11	2.2-12	1.9-16.5	2.3-18
322520系列	2.5±0.2	3.2±0.2	0.33-6.8	8.0-101	9.0-125	2.3-9.0	2.8-9.5	2.9-14	3.8-15.5
404012系列	4.1±0.2	4.1±0.2	0.47-10	12-200	14-235	2.0-8.5	2.5-9.0	2.5-11.5	2.8-12
404020系列	4.1±0.2	4.1±0.2	0.47-22	7.0-275	9.0-330	1.3-8.0	1.8-8.5	2.3-15	2.9-16
404030系列	4.1±0.2	4.1±0.2	0.68-6.8	8-51	10-62	3.8-8.0	4.2-9.5	5.1-15	6.3-17
